کنسول تحلیل بلادرنگ تله‌متری زمانی، استریپ‌چارت‌ها و یادداشت‌های حفاری

۱. پایش دینامیک‌های حفاری و تحلیل تقویمی تله‌متری سنسورها

در حین عملیات حفاری جهت‌دار، نمودارگیری حین حفاری (LWD) و اندازه‌گیری حین حفاری (MWD)، ابزارهای درون‌چاهی و سنسورهای سطحی دکل، تله‌متری بافرکانس بالا را در فواصل زمانی از کسری از ثانیه تا چند دقیقه مخابره می‌کنند. ارزیابی زمانی داده‌های حفاری بر حسب زمان تقویمی (UTC) نقشی حیاتی در تشخیص پدیده‌های دینامیکی ناپایدار، شناسایی زودهنگام جریان سیال یا هرزروی گل (Kick/Loss)، مهار ارتعاشات پیچشی و نوسانات مته، و ارزیابی عملکرد پرسنل دکل در حین اتصالات لوله و لوله‌کشی ایفا می‌کند.

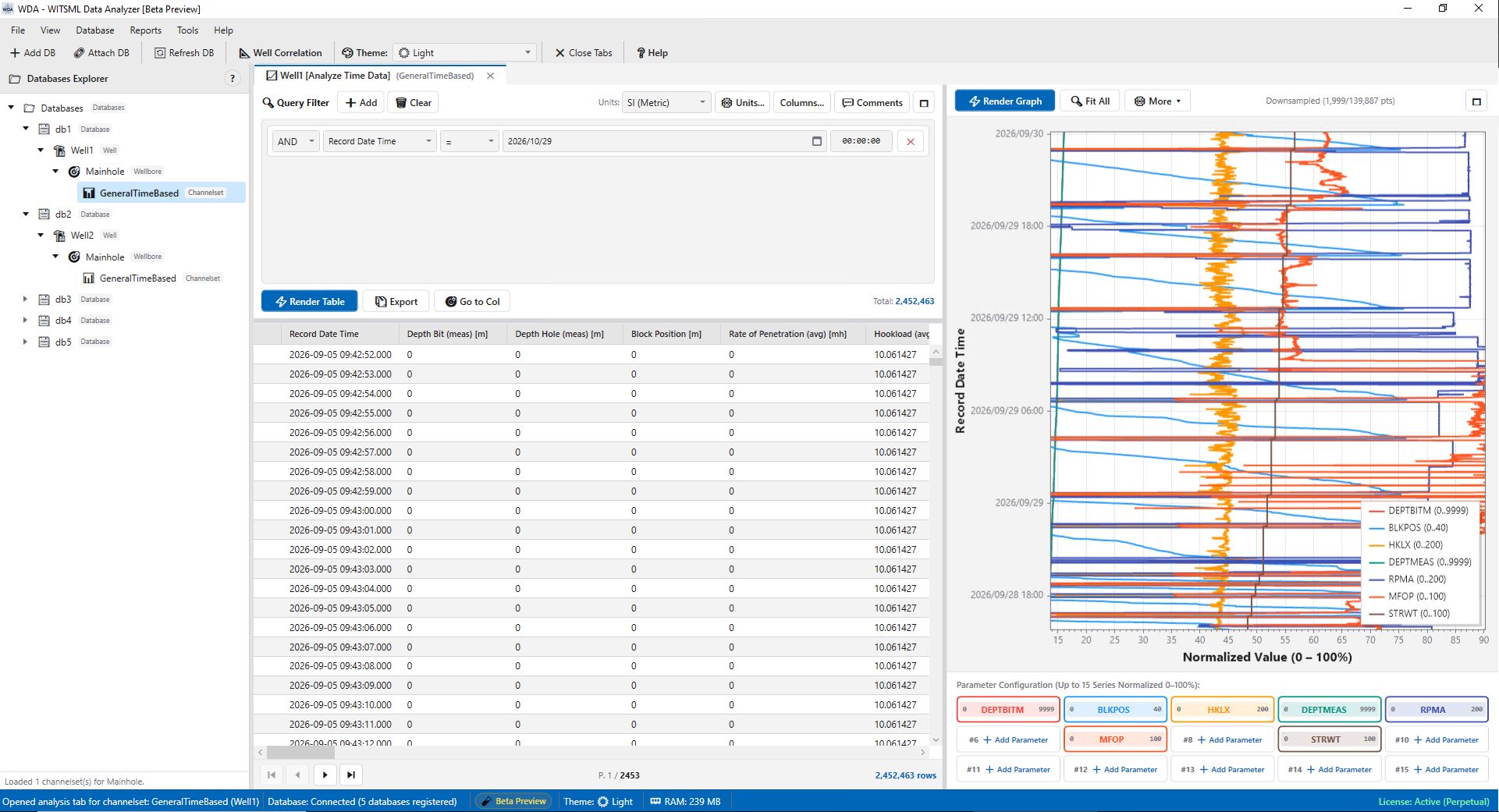

کنسول تحلیل زمانی WDA (قابل دسترسی مستقیم از درختواره Databases Explorer با راست‌کلیک بر روی هر Channelset و انتخاب Analyze Time Data) یک محیط تحلیلی دوپنجره‌ای (Split-View) و بسیار سریع است که پنل داده (Data Panel) مبتنی بر پرس‌وجوی SQL (شامل سازنده شروط و جدول داده مجازی‌سازی‌شده) را با پنل گرافیکی (Graph Panel) شتاب‌یافته سخت‌افزاری با نرخ ۶۰ فریم بر ثانیه و پشتیبانی از ۱۵ کانال پارامتر همزمان تلفیق می‌نماید.

۲. معماری استریپ‌چارت پویا با کنترلرهای اسلات ۱۵ کاناله

محیط ترسیم استریپ‌چارت WDA بر مبنای یک موتور رندرینگ گرافیکی بهینه و شتاب‌یافته توسعه یافته است که توانایی رسم همزمان تا ۱۵ کانال مستقل بدون هیچ‌گونه افت فریم را داراست:

• کنترلر اسلات ماژولار و مستقل:

  هر یک از ۱۵ اسلات پارامتر به عنوان یک کارت چندوضعیتی عمل می‌کند. کاربران می‌توانند منحنی‌ها را تخصیص دهند، پالت‌های رنگی اختصاصی برگزینند، ضخامت خطوط را تغییر دهند، حدود مینیمم/ماکزیمم را تنظیم کنند، یا منحنی‌ها را بدون پاک شدن تنظیمات به طور موقت پنهان نمایند.

• مقیاس‌بندی دوگانه خطی و لگاریتمی:

  اعمال مقیاس خطی برای پارامترهای مکانیکی محدود (مانند WOB از ۰ تا ۵۰ هزار پوند، RPM از ۰ تا ۲۰۰ دور بر دقیقه، SPP از ۰ تا ۵۰۰۰ پام) یا مقیاس لگاریتمی چنددهه‌ای (۰.۱ تا ۱۰۰,۰۰۰ ppm) برای گاز کل گل، اجزای گاز کروماتوگرافی (C1 تا C5) و مقاومت ویژه سازند.

• پیمایش افقی روان و کرسر تعاملی:

  جابه‌جایی سریع افقی در طول روزهای متوالی حفاری با کلیک راست و درگ موس، یا بزرگ‌نمایی رخدادهای عملیاتی با چرخ موس. حرکت روی منحنی‌ها، کرسر شناور تعاملی را فعال می‌کند که به نزدیک‌ترین نقطه چسبیده و زمان دقیق و مقدار عددی را گزارش می‌دهد.

• دکمه‌های تمام‌صفحه کردن پنل‌ها:

  هر دو پنل داده و پنل گرافیکی دارای دکمه حداکثرسازی آنی (🗖) هستند. مهندسان می‌توانند جدول را موقتاً جمع کرده و نمودار نواری را به صورت ۱۰۰٪ تمام‌صفحه برای مانیتورینگ دقیق‌تر مشاهده کنند.

۳. یکپارچه‌سازی یادداشت‌های حفاری و ناوبری همگام بین نمودار و جدول داده‌ها

یادداشت‌های شیفت حفار، گزارش رخدادها، مشاهدات گل‌شناس و توضیحات عملیاتی، بستر کیفی ضروری برای تفسیر اندازه‌گیری‌های کمی سنسورها را فراهم می‌سازند. WDA مجهز به یک سیستم دوگانه و تعاملی برای مدیریت یادداشت‌های حفاری است که به طور کامل میان استریپ‌چارت و جدول داده‌ها همگام شده است:

• نشانگرهای زمانی یادداشت‌ها روی نمودار لاگ:

  نظرات و یادداشت‌های عملیاتی مستقیماً بر روی محور زمانی استریپ‌چارت به عنوان پین‌ها و نشانگرهای تعاملی ترسیم می‌شوند. نگه داشتن نشانگر موس روی هر پین، کارت راهنمای غنی شامل زمان دقیق تقویمی، عمق مته، عمق چاه، شرح فعالیت و متن کامل نظر را نمایش می‌دهد. از طریق پنجره Comments Settings، مهندسان می‌توانند رنگ نشانگرها، نمایش برچسب متنی و اندازه فونت را شخصی‌سازی نمایند.

• کشوی جانبی و فهرست جستجوپذیر نظرات (Comments Drawer):

  با کلیک بر روی دکمه 💬 Comments در پنل داده، یک کشوی کشویی اختصاصی باز می‌شود که تمامی یادداشت‌های واردشده را در یک جدول ساختاریافته و صفحه‌بندی‌شده نمایش می‌دهد. کاربران می‌توانند نظرات را بر اساس تاریخ تقویمی (مثلاً 2023-05-18) یا کلمات کلیدی (مانند "Lost Circulation"، "Connection"، "Tight Hole"، "Bit Trip") فیلتر و جستجو کنند.

• پرش تعاملی به رکوردهای متناظر در جدول داده‌ها (Click-to-Record):

  هر یادداشت در فهرست دارای آیکون هدایت مستقیم است. با کلیک یا دابل‌کلیک بر روی هر یادداشت در لیست، جدول اصلی Data Grid بلافاصله اسکرول کرده و دقیقاً روی رکورد تله‌متری سنسورها در همان لحظه زمانی فوکوس می‌کند و هم‌زمان نشانگر نمودار استریپ‌چارت نیز بر روی همان رخداد عملیاتی متمرکز می‌شود.

• پنجره بازبینی تفصیلی یادداشت (Comment Details):

  امکان مشاهده متادیتای کامل پیام WITSML، کدهای فعالیت دکل، نام نویسنده و شناسه رکورد از طریق پنجره جزئیات تفصیلی.

۴. سازنده بصری شروط پرس‌وجو با موتور SQL و جدول داده مجازی‌سازی‌شده

به جای جستجوی دستی در میان صدها هزار ردیف، سازنده شروط پرس‌وجوی WDA فیلترینگ جراحی داده‌ها را مستقیماً بر روی پایگاه‌داده محلی پرسرعت اجرا می‌نماید:

• سازنده بصری شروط فیلتر:

  ترکیب عبارات شرطی با عملگرهای AND و OR. اعمال عملگرهای رابطه‌ای (=, !=, >, >=, <, <=, Between) بر روی تمامی کانال‌های عددی یا مهرهای زمانی UTC.

• ورودی‌های هوشمند تاریخ و محدوده:

  انتخاب بازه‌های زمانی با تقویم تعاملی و زمان دقیق ثانیه‌ای، یا تعریف محدوده‌های مقداری جهت تفکیک سناریوهای ویژه حفاری (مثلاً ROP > 35 m/hr AND SPP > 2,800 psi).

• جدول داده مجازی‌سازی‌شده با پیمایش فوق‌العاده سریع:

  نمایش نتایج با فناوری مجازی‌سازی رابط کاربری که امکان اسکرول بدون تاخیر در کوئری‌های با بیش از ۵۰۰,۰۰۰ ردیف را فراهم می‌سازد. کلیک روی هر ردیف، نقطه متناظر آن را روی نمودار گرافیکی مشخص می‌کند.

• تبدیل آنی سیستم واحدها:

  تغییر بی‌درنگ میان سیستم Imperial Oilfield و Metric. جدول داده‌ها مقادیر و سربرگ‌های واحد را مطابق استاندارد API RP 66 به صورت پویا به‌روزرسانی می‌کند.

۵. کاربردهای عملیاتی: بهینه‌سازی مکانیک حفاری و حفظ سلامت چاه

تحلیل زمانی بلادرنگ جهت شناسایی ریسک‌های عملیاتی پیش از تبدیل شدن به زمان غیرمولد (NPT) یا حوادث ایمنی چاه ضرورت دارد:

• تشخیص گاز اتصالات (Connection Gas) و پدیده مکش (Swabbing): همپوشانی بار قلاب (HKLD)، دبی ورودی/خروجی گل و گاز کل. پیک‌های گاز پس از گردش Bottoms-Up روندهای فشار منفذی سازند را نمایان می‌سازد، در حالی که افزایش حجم گل در حین بالا کشیدن لوله‌ها نشان‌دهنده پدیده پیستونی شدن و مکش سیال سازند است.
• شناسایی پرش مته (Bit Bounce) و پدیده لغزش-چسبش (Stick-Slip): همبستگی نوسانات شدید فرکانس‌بالای گشتاور و WOB با دور موتور سطحی جهت تشخیص ارتعاشات شدید پیچشی و پیشگیری از شکستگی دندانه‌های مته.
• هشدار تمیزسازی چاه و انسداد ناشی از براده‌ها (Pack-Off): افزایش ناگهانی فشار لوله قائم (SPP) همراه با گشتاور نامنظم و کاهش ROP، هشداری زودهنگام از تجمع خرده‌های حفاری و خطر قریب‌الوقوع گیر لوله است.

۶. ماژول‌های مهندسی مرتبط با این بخش

• نرم‌افزار WDA (تحلیل‌گر سازگار با WITSML و نمایشگر WITSML 2.0): بررسی ساختار ستونی و ابزارهای یکپارچه چاه.
• موتور تبدیل داده‌های زمانی به عمقی: بازنمونه‌برداری کانال‌های سری‌های زمانی روی شبکه‌های منظم عمقی لاگ‌های پتروفیزیک.
• گزارش‌های روزانه حفاری (DDR): استخراج خودکار آمار ۲۴ ساعته حداقل/حداکثر/میانگین سنسورها در فرم‌های IADC.
• تولیدکننده گزارش‌های پویا و نمودارهای متقاطع: ایجاد کراس‌پلات‌های چندمتغیره و گراف‌های همبستگی پارامترها.
